A cablagem estruturada é um sistema de cablagem normalizado que organiza a infraestrutura física de telecomunicações de um edifício em subsistemas definidos — horizontal, backbone, salas de comunicações e área de trabalho — para suportar redes LAN, voz, dados e sistemas convergentes a partir de uma única plataforma.

Muitas empresas só descobrem tarde que uma instalação de rede improvisada — cabos sem etiquetar, percursos sem planeamento, ausência de documentação — multiplica o tempo de resolução de incidentes e bloqueia qualquer expansão futura. O custo real não está nos metros de cabo, mas nas horas de diagnóstico, nas paragens de serviço e nas obras repetidas que poderiam ter sido evitadas.

Um sistema de cablagem estruturada bem desenhado e instalado resolve o problema desde a raiz: estabelece uma infraestrutura ordenada, certificada e documentada que suporta o negócio hoje e permite incorporar novas tecnologias — Wi‑Fi 6, PoE, convergência OT/IT, videovigilância IP — sem refazer a instalação. O resultado é uma rede mais fiável, mais fácil de manter e com um custo total de propriedade significativamente inferior.

O que é a Cablagem Estruturada e porque é importante

A cablagem estruturada não é apenas um conjunto de cabos: é a espinha dorsal física sobre a qual assentam todos os serviços digitais de uma organização. Quando está bem desenhada, torna-se “invisível” no dia a dia; quando falha ou é mal executada, paralisa operações inteiras.

Na Impulso Tecnológico tratamos a cablagem estruturada como infraestrutura crítica, não como uma tarefa auxiliar. Com mais de 15 anos a desenhar e instalar sistemas certificados — com categorias 5e, 6 e 7 e fibra ótica — garantimos que a rede é mantível, organizada e preparada para o crescimento, tanto num escritório com 20 postos como num centro de dados de elevada disponibilidade.

A tabela seguinte resume as diferenças mais relevantes entre um sistema estruturado e uma instalação não planeada, que são os dois cenários mais comuns nos projetos dos nossos clientes:

Critério Cablagem estruturada Cablagem não estruturada
Documentação Plantas, etiquetagem e registos de certificação Inexistente ou incompleta
Tempo de resolução de avarias Minutos (rastreabilidade imediata) Horas ou dias (pesquisa manual)
Escalabilidade Expansões sem grande obra Requer refazer parcial ou totalmente
Suporte a sistemas convergentes Dados, voz, PoE, câmaras, controlo de acessos Limitado; requer instalações paralelas
Conformidade normativa Conforme TIA/EIA-568, ISO/IEC 11801 Sem garantia de conformidade
Custo de manutenção a longo prazo Baixo (preventivo e planeado) Alto (corretivo e imprevisível)

Definição técnica e propósito em redes LAN

Tecnicamente, a cablagem estruturada é um sistema de cablagem genérico que segue normas como TIA/EIA-568 e ISO/IEC 11801 para organizar a infraestrutura de telecomunicações de um edifício em subsistemas bem delimitados: área de trabalho, cablagem horizontal, backbone vertical, salas de comunicações e sala de entrada de serviços. Cada subsistema tem funções, meios e distâncias máximas definidas.

O seu principal propósito é fornecer uma plataforma física normalizada que suporte qualquer protocolo de rede LAN — Ethernet, PoE, VoIP — sem depender de um fabricante ou tecnologia específicos. Isto garante que a infraestrutura física resiste às mudanças tecnológicas e que qualquer técnico qualificado consegue intervir sobre ela com pleno conhecimento da sua arquitetura.

Subsistemas-chave: do posto de trabalho ao backbone

Cada subsistema de cablagem estruturada cumpre uma função específica dentro da arquitetura global. A área de trabalho inclui os cabos de ligação entre o equipamento do utilizador e a tomada de rede (WAO). A cablagem horizontal liga essas tomadas à sala de comunicações do piso, seguindo uma topologia em estrela com um limite de 90 metros de cabo permanente, de acordo com a TIA/EIA-568. O backbone vertical — também chamado cablagem entre armários — interliga as salas de comunicações dos pisos com a sala de equipamentos principal e pode estender-se por várias centenas de metros quando é utilizada fibra ótica.

Os meios mais comuns são o cabo de par entrançado UTP ou STP (categorias 5e, 6, 6A e 7) para a cablagem horizontal e a fibra ótica multimodo ou monomodo para o backbone. O cabo coaxial, embora ainda exista em instalações antigas, ficou reservado para aplicações muito específicas como a distribuição de sinal de televisão ou CCTV analógico.

Vantagens face à cablagem não estruturada

O principal argumento a favor da cablagem estruturada não é técnico, mas operacional: normalizar a instalação desde o primeiro dia reduz drasticamente o custo total de propriedade. Uma rede não estruturada pode parecer mais barata na instalação inicial, mas cada expansão, cada mudança de posto e cada avaria implica uma intervenção que, sem documentação e sem organização, consome tempo e dinheiro de forma desproporcionada.

Além disso, a cablagem estruturada permite integrar na mesma infraestrutura física serviços que antes exigiam instalações independentes: dados, telefonia IP, videovigilância, controlo de acessos, sistemas de áudio e automação de edifícios. Esta convergência reduz o número de instalações paralelas, simplifica a manutenção e facilita a adaptação a novas tecnologias sem necessidade de refazer a obra. O resultado é uma infraestrutura flexível, documentada e com capacidade de reserva para o crescimento futuro.

Como escolher meios e desenho: UTP, fibra e critérios de projeto

Escolher o meio de transmissão correto não é uma decisão estética: condiciona o desempenho da rede durante anos e o custo de qualquer expansão futura. Na Impulso Tecnológico aplicamos um método que parte sempre do negócio e do plano de evolução do cliente antes de selecionar categorias de cablagem ou o tipo de fibra.

  1. Levantamento de requisitos: identificar o número de postos, as aplicações críticas (PoE, videovigilância, VoIP) e as previsões de crescimento para 5-10 anos.
  2. Análise de distâncias e topologia: medir percursos reais entre salas de comunicações e postos de trabalho para determinar se a cablagem horizontal de par entrançado é suficiente ou se o backbone requer fibra.
  3. Seleção de categoria: escolher entre Cat 5e, Cat 6, Cat 6A ou Cat 7 em função da largura de banda necessária, da presença de interferências eletromagnéticas e do orçamento disponível.
  4. Desenho de percursos e espaços: planear calhas, condutas e tubos para garantir raios de curvatura corretos, separação entre circuitos de dados e elétricos e acessibilidade para manutenção.
  5. Ligação à terra e blindagem: definir o esquema de terra de acordo com ANSI/TIA/EIA-607 para proteger os equipamentos ativos e minimizar a distorção por interferências.
  6. Certificação do canal: planear os ensaios de certificação desde o desenho, e não como um passo final, para garantir que o resultado cumpre a categoria contratada.

Este enfoque sistemático é o que aplicamos em cada projeto, desde a instalação de um único ponto de rede até ao desenvolvimento de infraestrutura para um CPD completo, assegurando que a cablagem para CPD cumpre os requisitos de disponibilidade e organização exigidos num ambiente de missão crítica.

UTP/STP vs fibra ótica: quando convém cada uma

A regra geral é simples: UTP ou STP para a cablagem horizontal (até 90 m de cabo permanente) e fibra ótica para o backbone vertical quando as distâncias ultrapassam esses limites ou quando é necessária imunidade total a interferências eletromagnéticas. Ainda assim, existem nuances importantes.

O cabo UTP Cat 6A suporta 10 Gigabit Ethernet até 100 metros e é a opção mais comum em instalações novas de escritórios e indústria ligeira. O STP adiciona blindagem individual ou global, recomendável em ambientes com elevada densidade de maquinaria elétrica. A fibra ótica multimodo (OM3/OM4) é a solução padrão para backbones de edifício, enquanto a fibra monomodo é reservada para ligações entre edifícios ou distâncias superiores a 300-500 metros. A topologia habitual é em estrela: cada sala de comunicações do piso liga diretamente à sala de equipamentos principal, evitando dependências em cadeia que complicam a manutenção.

Cablagem horizontal: percursos, espaços verticais e distâncias máximas

A cablagem horizontal abrange o troço entre o painel de patch da sala de comunicações e a tomada de rede do posto de trabalho. A norma TIA/EIA-568 estabelece um máximo de 90 metros de cabo permanente, deixando uma margem de 10 metros para os patch cords em ambos os extremos, pelo que o canal completo não deve exceder 100 metros.

O desenho dos percursos é tão importante como a escolha do cabo. As bandejas de grelha permitem ventilação e facilitam a inspeção visual; as calhas de chão ou teto devem ser dimensionadas com uma reserva de capacidade de 40% para futuras expansões. Os espaços verticais — shafts ou condutas entre pisos — devem ser planeados para evitar cruzamentos com instalações elétricas e garantir os raios de curvatura mínimos do cabo (normalmente quatro vezes o diâmetro exterior). Um desenho deficiente de percursos é uma das causas mais frequentes de degradação de desempenho, mesmo com cabos de categoria elevada.

Ligação à terra e considerações de desempenho (atenuação/distorção)

A ligação à terra em telecomunicações não é um requisito burocrático: protege os equipamentos ativos contra descargas e reduz a distorção do sinal em instalações com cabos blindados. A norma ANSI/TIA/EIA-607 define a arquitetura de terra para sistemas de telecomunicações, estabelecendo a barra de terra da sala de telecomunicações (TMGB) como ponto de referência e os condutores de ligação (TBB) que a conectam a cada armário de piso.

Em termos de desempenho, os parâmetros críticos verificados durante a certificação do canal de rede são a atenuação (perda de sinal ao longo do canal), a diafonia (NEXT e FEXT, que medem interferências entre pares adjacentes), o atraso de propagação e a perda de retorno. Um canal que não ultrapassa estes ensaios com margem suficiente gera erros intermitentes que são extremamente difíceis de diagnosticar sem os registos de certificação. Por isso, na Impulso Tecnológico entregamos sempre os relatórios de certificação da cablagem estruturada como parte do projeto.

Execução do projeto: do planeamento à certificação e manutenção

Um projeto de cablagem estruturada bem executado não termina quando é instalado o último patch cord: termina quando o cliente dispõe de uma infraestrutura documentada, certificada e com um plano de manutenção claro. Na Impulso Tecnológico seguimos um ciclo de trabalho que cobre todas as fases, desde a consulta inicial até ao suporte após a instalação.

  • Consulta presencial gratuita: visita técnica para compreender o negócio, os requisitos atuais e as previsões de crescimento antes de propor qualquer solução.
  • Orçamento com preço fechado: sem surpresas nem custos ocultos; o cliente sabe exatamente o que vai receber e a que preço.
  • Desenho à medida: seleção de categorias (5e, 6, 7) e fibra ótica de acordo com especificações, com plantas de percursos, quadros de distribuição e lista de materiais.
  • Instalação profissional: execução por técnicos certificados pelo fabricante, com componentes profissionais como AMP NETCONNECT e materiais de primeira qualidade.
  • Organização e saneamento do CPD: eliminação de cabos abandonados, limpeza de bandejas, instalação de sistemas de gestão de cablagem e etiquetagem sistemática de todos os circuitos.
  • Certificação da cablagem estruturada: ensaios com equipamentos homologados e entrega de relatórios de certificação por canal, que comprovam o cumprimento da categoria instalada.
  • Documentação e manutenção: plantas atualizadas, registos de certificação e plano de manutenção preventiva para preservar a integridade do sistema ao longo do tempo.

Este enfoque integral é o que distingue uma instalação de qualidade de uma instalação apenas funcional. Se pretende aprofundar como gerimos a infraestrutura de rede para além da cablagem, pode consultar o nosso serviço de manutenção de infraestruturas de rede.

Planeamento e desenho à medida: requisitos para hoje e para amanhã

O desenho de um sistema de cablagem estruturada começa muito antes de abrir uma calha. O diagnóstico inicial deve identificar não só os postos de trabalho atuais, mas também as aplicações previstas a médio prazo: será instalada videovigilância IP? Vai ser implementado Wi‑Fi 6 com pontos de acesso alimentados por PoE? Existe previsão de expansão do CPD? Estas respostas determinam as categorias de cabo, as capacidades dos armários e o dimensionamento do backbone.

O ciclo completo inclui: diagnóstico e levantamento de plantas, desenho da arquitetura dos subsistemas, seleção de materiais, planeamento de percursos e espaços, obra e instalação, etiquetagem sistemática, ensaios de certificação e entrega de documentação. Saltar qualquer uma destas fases — especialmente a etiquetagem e a documentação — cria uma dívida técnica que é paga com juros no primeiro incidente ou na primeira expansão. Pode ver como aplicamos este processo em projetos reais no nosso caso de sucesso de implementação de rede corporativa.

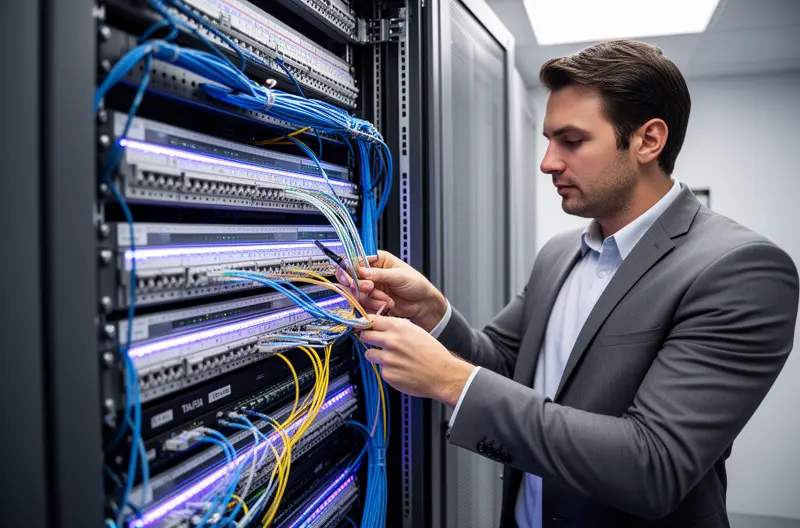

Instalação e organização: racks, calhas, etiquetagem e gestão de cabos

Uma sala de comunicações desorganizada não é apenas um problema estético: é um risco operacional. Cabos sem identificação, circuitos abandonados que ocupam espaço e raios de curvatura incorretos degradam o desempenho e multiplicam o tempo de intervenção em caso de avaria. Num CPD, este problema agrava-se: a densidade de circuitos torna uma instalação desordenada praticamente inutilizável sem documentação.

As boas práticas de instalação incluem: utilização de bandejas de grelha dimensionadas com reserva de capacidade, separação física entre circuitos de dados e elétricos, abraçadeiras de velcro (não de plástico rígido) para evitar danos nos cabos, etiquetagem em ambos os extremos de cada circuito com identificadores únicos e eliminação sistemática de cabos abandonados antes de adicionar novos. Na Impulso Tecnológico realizamos também tarefas de saneamento e limpeza da cablagem do CPD como serviço independente, com o objetivo de recuperar ordem e rastreabilidade em instalações legadas. Pode obter mais informações sobre montagem de infraestruturas na nossa guia de montagem de CPDs e racks de comunicações.

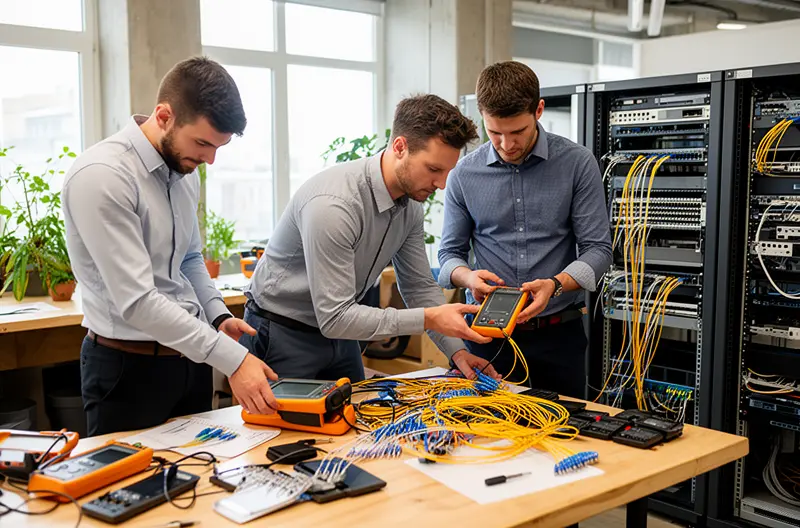

Ensaios, certificação e manutenção do sistema

A certificação do canal de rede é a única forma objetiva de verificar que a instalação cumpre a categoria contratada. É realizada com equipamentos de medição homologados — como os da família Fluke DSX — que verificam parâmetros como atenuação, diafonia (NEXT/FEXT), perda de retorno, atraso de propagação e skew entre pares. Cada canal recebe um resultado de aprovado ou reprovado, e o relatório fica arquivado como garantia do trabalho realizado.

Para além da certificação inicial, a manutenção preventiva é o que preserva essa garantia ao longo do tempo. As revisões periódicas devem incluir inspeção visual de ligações e painéis de patch, verificação do estado dos patch cords, atualização da documentação após qualquer alteração e confirmação do sistema de ligação à terra. Um sistema bem mantido facilita qualquer expansão futura sem necessidade de repetir a certificação completa, reduzindo significativamente o custo de evolução da infraestrutura. Para uma visão mais ampla da gestão contínua da rede, consulte o nosso artigo sobre gestão de redes IT para empresas.

Alinhar desenho, meios e ensaios desde o início é a diferença entre uma instalação que funciona no primeiro dia e uma infraestrutura que opera com fiabilidade durante anos e cr
